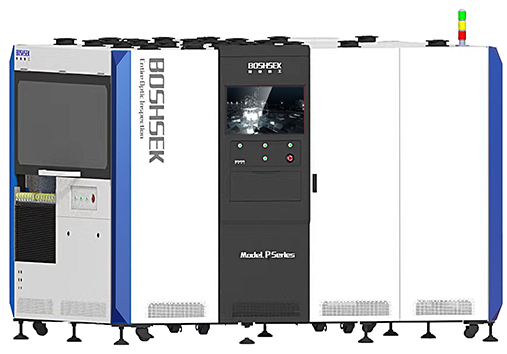

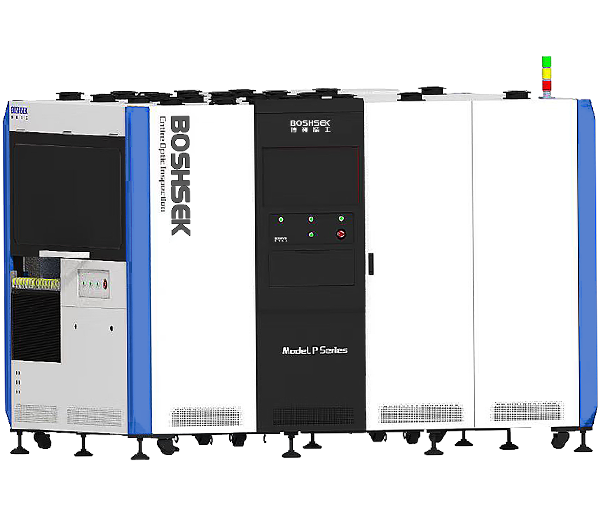

- P系列PCB外观检查机
| 型号 | P4-18 | P4-15 | P7-10 | P8-10 | P4-10-16K |
| 解析度（um） | 18um | 15um | 10um | 10um | 10um |
| 检测范围（mm） | 50*140mm-560*820mm | 50*140mm-460*820mm | 50*140mm-520*820mm | 50*140mm-600*820mm | 50*140mm-620*820mm |
| 双拼范围（mm） | ≤275mm | ≤225mm | ≤255mm | ≤290mm | ≤305mm |
| 测板厚度（mm） | 0.3-5mm | ||||
| 检测效率-单拼（PNL/H） |
长度＜300mm:1000set/H;
300mm≤长度＜500mm：800set/H；
长度≥500mm：600set/H;
|
长度＜300mm:600set/H;
300mm≤长度＜500mm：450set/H；
长度≥500mm：200set/H;
|
长度＜300mm:600set/H;
300mm≤长度＜500mm：450set/H；
长度≥500mm：200set/H;
|
长度＜300mm:600set/H;
300mm≤长度＜500mm：450set/H；
长度≥500mm：200set/H;
|
|
| 检测效率-双拼（PNL/H） |
长度＜300mm:2000set/H;
300mm≤长度＜500mm：1600set/H；
长度≥500mm：1200set/H;
|
长度＜300mm:1200set/H;
300mm≤长度＜500mm：900set/H；
长度≥500mm：400set/H;
|
长度＜300mm:1200set/H;
300mm≤长度＜500mm：900set/H；
长度≥500mm：400set/H;
|
长度＜300mm:1200set/H;
300mm≤长度＜500mm：900set/H；
长度≥500mm：400set/H;
|
|
| 对位方式 | 自动学习对位 | ||||
| 上料模式 | 单料台自动上下料 | ||||
| 进板模式 | 单板模式+双板模式 | ||||
| AI系统 | 博视精工通用AI | ||||
| 调机方式 | 人工/AI智能判定 | ||||
| 运算方式 | AVI+AI双核运算 | ||||
| 表面缺陷检查项目 | pad、防焊、成型、线路、绿油桥、孔等 | ||||
| 孔内检测能力 | 孔径≥0.5mm ，检出率≥90% | 孔径≥0.3mm , 检出率≥90% | |||
| 孔内检测项目 | 毛刺、孔破、油墨入孔、异物、塞孔、孔内壁破铜、孔内壁凸点等 | ||||
| 油漆下检测项目 | 窗口铜丝、线路撞歪、油墨下划伤、油墨下杂质等 | ||||
| 翘曲度检测 | ±0.1mm | ||||
| 尺寸测量 | / | Pad size:±0.03mm | |||
| 正反面检测 | 双面同步检测 | ||||
| 电源供应 | 单相三线 AC220V / 额定功率：4.5KW，运行功率：3.5KW | ||||
| 气源供应 | 0.6-0.8MPA | ||||
| 设备重量 | 3000kg | ||||
| 外形尺寸（L x W x H) | 3865mm*1961mm*1849mm | ||||
